反滲透膜是一種模擬（nǐ）生物半（bàn）透膜製成的具有一定特性的人工半透膜，是反滲透技術的核心構（gòu）件。反滲透技術原理是在高於溶液滲透壓的作用下，依據其他（tā）物質不能透過半透膜 而將這些物質和水（shuǐ）分離開來。反滲透（tòu）膜的膜孔徑非常小，因此能（néng）夠（gòu）有效地去除水中的溶（róng）解鹽（yán）類、膠體、微生物、有機（jī）物等。本文，衡美水處理先帶您（nín）了解一下反滲透膜（mó）汙（wū）染種類。

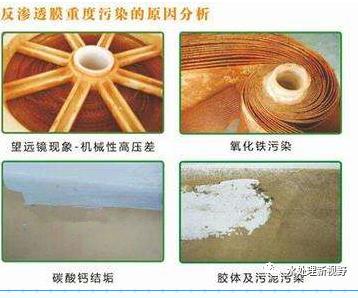

       一、反（fǎn）滲透膜（mó）汙染種類介紹

       1、顆粒狀汙染：泥沙、前處理濾料細末等；

       2、生物性汙染（rǎn）：細菌、病毒、藻類等；

       3、有機物汙染：鐵、鋁氧化物等；

       4、無機物汙染：碳酸鹽類垢、硫酸鹽（yán）類（lèi）垢、氟、矽垢等。

       一種情況是洗後（hòu）效（xiào）果不明顯，一種是洗後當時效果還可以，但運行不久即恢（huī）複到原來的水平上，究其原因：是因為（wéi）藥劑僅是將垢體鬆解，而未（wèi）能溶（róng）解，因而用不了（le）多長時間，又汙堵了。例如：我們常見到反滲透裝置一、二段壓差明顯升高（gāo），用一般方法清洗，幾乎很難將壓差降下來。其原因一般就是複合垢的緣（yuán）故，可能是生物的屍體（tǐ）產生的膠體（tǐ）或蛋白（bái）質將小顆粒特吸附，粘結於表麵也可能是前處理、預（yù）處理的絮凝劑阻垢劑添加過量（liàng）而積存於隔網孔隙內，日久成垢（gòu），影響產水（shuǐ）量和脫鹽（yán）率。再者，也可能是係統設（shè）計中，濃差比選擇偏小而使（shǐ）泥沙淤積在道道中而形成汙（wū）染，還有其他一些異常情（qíng）況（kuàng）也會造成一、二（èr）段壓差的明顯升高。

       反滲透膜的壓差升（shēng）高，產水量減少，脫鹽率下降，一般多為無機鹽垢所致。根據水質，有單純某一種如碳酸鹽垢。而許（xǔ）多情況下，不僅隻是一種，而是多種如碳酸鹽、硫酸（suān）鹽、硫酸鹽垢有硫酸鈣、硫酸銀、硫酸鋇還有矽垢，如冬天氣溫（wēn）低或（huò）深井水溫低，還可能複合矽垢。此外有些地區氟化物（wù）汙垢也是有實例可證的。

       綜（zōng）上所述，由於汙染情況（kuàng）不同，用一種或簡單的幾種方法（fǎ）和藥劑是不能很好的解決汙染問題的。清洗膜元件需要講究對症下藥，如果采用了錯誤的清洗藥劑（jì）和清洗方法，將導致難以挽救的損失。例如對於（yú）清洗碳（tàn）酸鹽類（lèi）垢與硫酸鹽類垢就截然不同，如果用（yòng）反了（le），清（qīng）洗過的膜就再也恢複不了原有性能（néng）指（zhǐ）標，因此選擇正確的清洗藥劑和方法的前提是正確分（fèn）析了解汙垢的性質、種類和程度，這項工作非（fēi）專（zhuān）業的清（qīng）洗隊伍是很難勝任的。

       二（èr）、反滲透膜的清洗和維護

       1、在以下情（qíng）況下需要清洗膜

       （1）標準化後鹽的透過率增加10%-15%；

       （2）標準化後透過（guò）液流量降低10%-15%；

       （3）進水和濃（nóng）水的壓差較基準（zhǔn）狀況上升了15%，各（gè）段壓力差增加了15%；

       （4）作為日常（cháng）維護，一般在正常運行3-6個月後。

       （5）在正常（cháng）給（gěi）水壓力下（xià），產水量較正常值下降（jiàng）10～15%；

       （6）產水水質降低10～15%，透（tòu）鹽率增加10～15%；

       （7）給水壓力增加10～15%；

       （8）係統各段之間壓差明顯增加。


       2、膜（mó）汙染特征

       保持穩定（dìng）的（de）運行參數主要是指產水流量、產水背壓、回收率、溫度及TDS。如（rú）果（guǒ）這些運行參數起伏不定，建議檢查是否有汙染（rǎn）發生，或者（zhě）在關鍵運行參數有（yǒu）變化的前提下反滲透的實際運行是否正常。

       定時監（jiān）測係統（tǒng）整體性能是（shì）確認膜（mó）元件是否已發生汙染的基（jī）本方法。汙染對膜元件（jiàn）的影響是漸進的，並且（qiě）影響的程度（dù）取決於汙染的性質。

       已受汙染的反滲透膜的清洗周期根據現場實際情況而定。正（zhèng）常（cháng）的清洗周期是（shì）每3-12個月一次。

       當膜元件（jiàn）僅僅是發生了（le）輕度汙染時，重（chóng）要的是清洗膜元件。重度汙染會因阻礙化（huà）學藥劑深入滲透至汙染層，影響清（qīng）洗效果。

       清洗何種汙染物以及如何清洗要根據現場汙染情況（kuàng）而進行。對於幾種汙（wū）染同（tóng）時（shí）存在的複雜情況，清洗方法是采用低PH和高PH的清洗液交替清（qīng）洗（xǐ）（應先低（dī）PH後（hòu）高PH值清洗）。

       三、反（fǎn）滲透膜清（qīng）洗具（jù）體方法

       反滲透膜的性能下降主要原因是由於膜表麵受到了（le）汙染，如表麵（miàn）結垢、膜麵堵塞;或是由（yóu）膜本身的物理化學（xué）變化（huà）而（ér）引起的（de）。物理變化主（zhǔ）要是由於壓實效應引起膜的透（tòu）水率下降;化學（xué）變化主要是由於pH的波動而引起的，如使醋酸纖維素膜水解、遊離氯也會使芳香聚酰胺膜性能惡化。

       反滲透膜汙染堵塞的主要原因是（shì）由於膜麵沉（chén）積和微生物的滋長而引起的。其中（zhōng）微生物（wù）不僅堵塞膜，並（bìng）對醋酸（suān）纖（xiān）維素有侵蝕損害作用。因（yīn）此，在膜內必須保持一定的餘氯量，但是餘氯太高，又會引起膜性能下降，故在醋酸纖維素膜前保持餘氯0.1～0.5 mg/L，而在芳香（xiāng）聚酰胺膜前（qián）餘氯要<0.1 mg/L。

       反滲透膜的清洗處理是一個細致而又煩雜的工作，目前國產膜的質量還不夠高，多（duō）次清洗膜易損壞。為了減輕清洗工作，要搞好預處理，把好水質關（guān）。

       處理的方法是:定期用0.1%甲醛溶液或用質量濃度為100 mg/L的新潔爾滅消毒液循環（huán）清洗處理至少1 h。已（yǐ）經汙染的膜要用2%檸檬酸銨溶液（yè）(pH為4～8)進（jìn）行清洗，或用亞硫酸氫鈉、六偏磷酸鈉、稀鹽酸等來（lái）防止（zhǐ）錳、鐵（tiě）及碳酸鹽的結垢。有時也用（yòng）酶（méi）洗滌劑對有機物進（jìn）行清洗。清洗（xǐ）壓（yā）力控（kòng）製在0.34～0.98 MPa，清洗流速為原來水處理流速的2～3倍。

       四、反滲透膜保養方法

       反滲透膜保（bǎo）養應該注意哪些?在反滲透膜係統運行過程中，汙染（rǎn）和清洗始終（zhōng）是（shì）一個動態的平衡（héng）過程（chéng），每次清洗都保（bǎo）持*大限度的潔淨度，才能讓膜更高效運行。

       運行一段（duàn）時（shí）間以後，膜上吸附沉積了大量汙染物需要被及時清除幹淨，以待下（xià）一次高效率的運行。如果（guǒ）每（měi）次清洗不到位就接著進行過濾，汙（wū）染將會進一步的累積，累積到膜表麵流道被堵死，清洗劑無法滲透進去的現（xiàn）象（xiàng）。同時由於長期帶壓力運行，汙染物會發生密實（shí）現（xiàn）象，這都將導致（zhì）膜的清洗恢複極其困難，*終導致膜的報（bào）廢。

       冰凍三尺非一日之寒，如果以前的膜沒有進行（háng）有效率清洗，已經汙染到極低通量，那（nà）一定（dìng）是日積月累（lèi）的結果（guǒ），不要指望用一次某種高（gāo）效的膜清洗劑就能把全（quán）部的汙染物（wù）一（yī）次清除幹淨，好（hǎo）比生了一場大病，指望吃一次（cì）藥（yào）就能立刻恢複健康，那是完全是不（bú）實際的。反滲透膜要經常定（dìng）期清洗（xǐ）這樣才能保證我們（men）飲水的健康、安全。

       一般出現產水量下降較多，產水水質、脫鹽效果變差，係統各段之間壓（yā）差變大等情（qíng）況時，說明反滲透（tòu）膜汙染比較嚴重，需要清理了。一般使用的化學清洗液有檸檬酸、鹽酸、亞硫酸（suān）氫鈉（nà）等（děng），針對不同（tóng）的（de）汙染使（shǐ）用（yòng）不同的溶液。工具就很簡單，水箱、水泵、過濾器、*好再帶壓力表流量計。如果反滲透長時間不使用(3天往上)，需用亞硫酸氫鈉溶液注入反滲透膜組件，抑製微生物生長（zhǎng）。

       反滲透膜係統停運一周以上(環境溫度在5℃以上)：停（tíng）運前，先對係統進行低壓(0.2-0.4MPa)，大流量(約等（děng）於係統的產（chǎn）水量)衝洗（xǐ），時間為14~16分 鍾;按照反滲透係統操作說明書中有關係統化學清洗的方法進行化學清洗;化學清洗完畢後，衝洗幹淨反滲透膜;配製0.5%的福爾馬林溶液，低壓輸入係統（tǒng）內， 循（xún）環10分鍾;關閉所有係統的閥門（mén），進行封存（cún）;如係統停運10天以上，則每10天須更（gèng）換一次福爾馬林溶液。

       反滲透膜係統短期內停運(1-3天)：停運（yùn）前，先對係統（tǒng）進行低（dī）壓(0.2-0.4MPa)，大流量(約等於係統的（de）產水量)衝洗，時間為14~16分鍾;保持平常的自然水流，讓水流入濃水道。

       環境溫（wēn）度在5℃以下（xià）：停運前，先對係統進行低壓(0.2-0.4MPa)，大流量(約等於係統的產（chǎn）水量)衝洗（xǐ），時間為14~16分（fèn）鍾;在有條件的地方，可 將環境溫度升高到5℃以上，然後按照1的（de）方法，進行反滲透膜係統（tǒng）保養。
